Roto Patio Inowa

Inteligentne okucie do systemów przesuwnych o dużej szczelności

Masa skrzydła do 400 kg
Wymiary do 3000 mm szerokości i 3600 mm wysokości, również w formacie 3:1
Komfortowa i łatwa obsługa bez wysiłku: innowacyjny ruch dociskający skrzydło prostopadle do ościeżnicy
Wyjątkowa szczelność dzięki nieprzerwanej uszczelce na całym obwodzie skrzydła i aktywne sterowanie wszystkich punktów ryglowania (także na słupku)
Atrakcyjny wygląd dzięki całkowicie ukrytym okuciom

Roto Patio Inowa

Masz pytanie o produkt?

Roto Patio Inowa to zupełnie nowa technologia systemów okuć do drzwi tarasowych przesuwnych oraz okien przesuwnych z drewna, PCV, aluminium i drewna-aluminium. Okucie idealnie pasuje do małych i bardzo dużych formatów skrzydeł o masie do 400 kg. Nowatorski sposób dociskania skrzydła w poprzek do ościeżnicy oraz funkcje Soft zapewniają wyjątkowo komfortową obsługę drzwi. Ukryta technologia umożliwia również realizację drzwi tarasowych z wąskich profili w nowoczesnym designie.

Nowość!

Nowa wersja Roto Patio Inowa | Max umożliwia realizację bardzo dużych formatów drzwi i skrzydeł o masie 400 kg. Dzięki genialnej technologii system umożliwia maksymalnie łatwą obsługę, maksymalną różnorodność i maksymalny zakres zastosowań.

Zaakceptuj nasze marketingowe pliki cookie, aby oglądać filmy na YouTube.

Roto Patio Inowa | Wizje stają się rzeczywistością

Zaakceptuj nasze marketingowe pliki cookie, aby oglądać filmy na YouTube.

Roto Patio Inowa: miasto żyje

Maksymalna różnorodność

Różne formaty, rodzaje i materiał profili oraz warianty realizacji zapewniają duży zakres stosowania.

Maksymalny komfort obsługi

Łatwa obsługa dzięki innowacyjemu dociskaniu skrzydła w poprzek do ościeżnicy oraz konstrukcji w pełni opartej na rolkach.

Możliwość wyposażenia konstrukcji w funkcje Soft, które chronią skrzydło przesuwne przed niekontrolowanym uderzeniem w ościeżnicę. Ponieważ podczas otwierania i zamykania ruch skrzydła jest łagodnie wyhamowywany.

Szczelność

Nawet podczas burzy i w niepogodę przy bezpośrednich opadach deszczu na szybę, nieprzerwana uszczelka na całym obwodzie i wszystkie aktywne punkty ryglujące zapewniają szczelne zamknięcie.

Wyjątkowa szczelność zapewia również perfekcyjną ochronę przed hałasem z zewnątrz.

Wyjątkowy design

Harmonijny wygląd dzięki ukrytej technologii i nowoczesnym klamkom okiennym.

Bezpieczeństwo

Niezawodna ochrona antywłamaniowa w klasie RC 2 dzięki okuciom obwiedniowym z aktywnymi punktami ryglowania.

Zabezpieczenie przed cofnięciem w obszarze słupka chroni przed przesunięciem w bok i podważeniem skrzydła
Klamka zamykana na klucz z zabezpieczeniem przed rozwierceniem
Możliwość podłączenia czujników Roto E-Tec Control | MVS do kontroli otwarcia i zamknięcia okna klasy VDS-B

Jakość premium

Solidne i trwałe elementy, wielokrotnie sprawdzone i przetestowane zgodnie z najwyższymi standardami jakości.

Roto Patio Inowa | Max

Do bardzo dużych formatów skrzydeł: do 3000 mm szerokości, 3600 mm wysokości
oraz masie 400 kg

Ciężkie i duże skrzydła przesuwają się z łatwością, nie jest potrzebna do tego duża klamka.

Jest to możliwe między innymi dzięki nowo opracowanym elementom, które pełnią takie same funkcje jak w Roto Patio Inowa | 200, ale są specjalnie przystosowane do ciężkich i dużych skrzydeł.

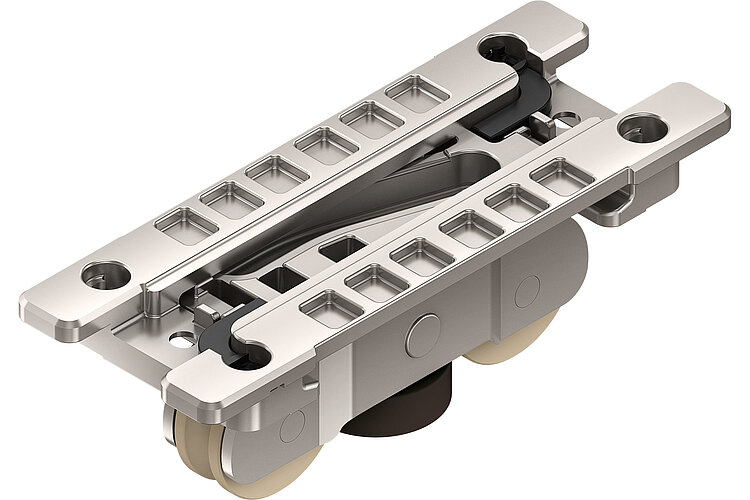

Wózki na łożyskach kulkowych

Wózek jest wyposażony w stabilne, płynnie poruszające się rolki, które bez wysiłku przenoszą duży ciężar.

Zintegrowane łożysko kulkowe zapewnia minimalne tarcie toczne, dzięki czemu nawet duże i ciężkie drzwi tarasowe przesuwają się lekko i łatwo.

Zintegrowane szczotki utrzymują brud z dala od rolek, zapewniając w ten sposób bezproblemową obsługę.

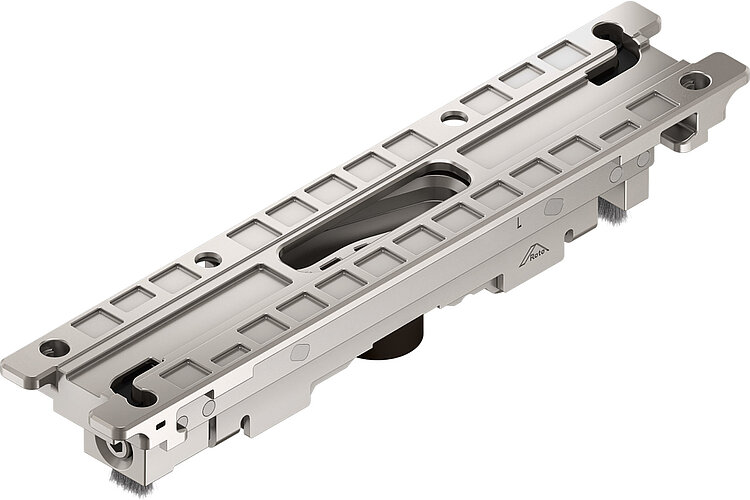

Roto Patio Inowa | Max roller unit — Roto Patio Inowa | Max: wózek

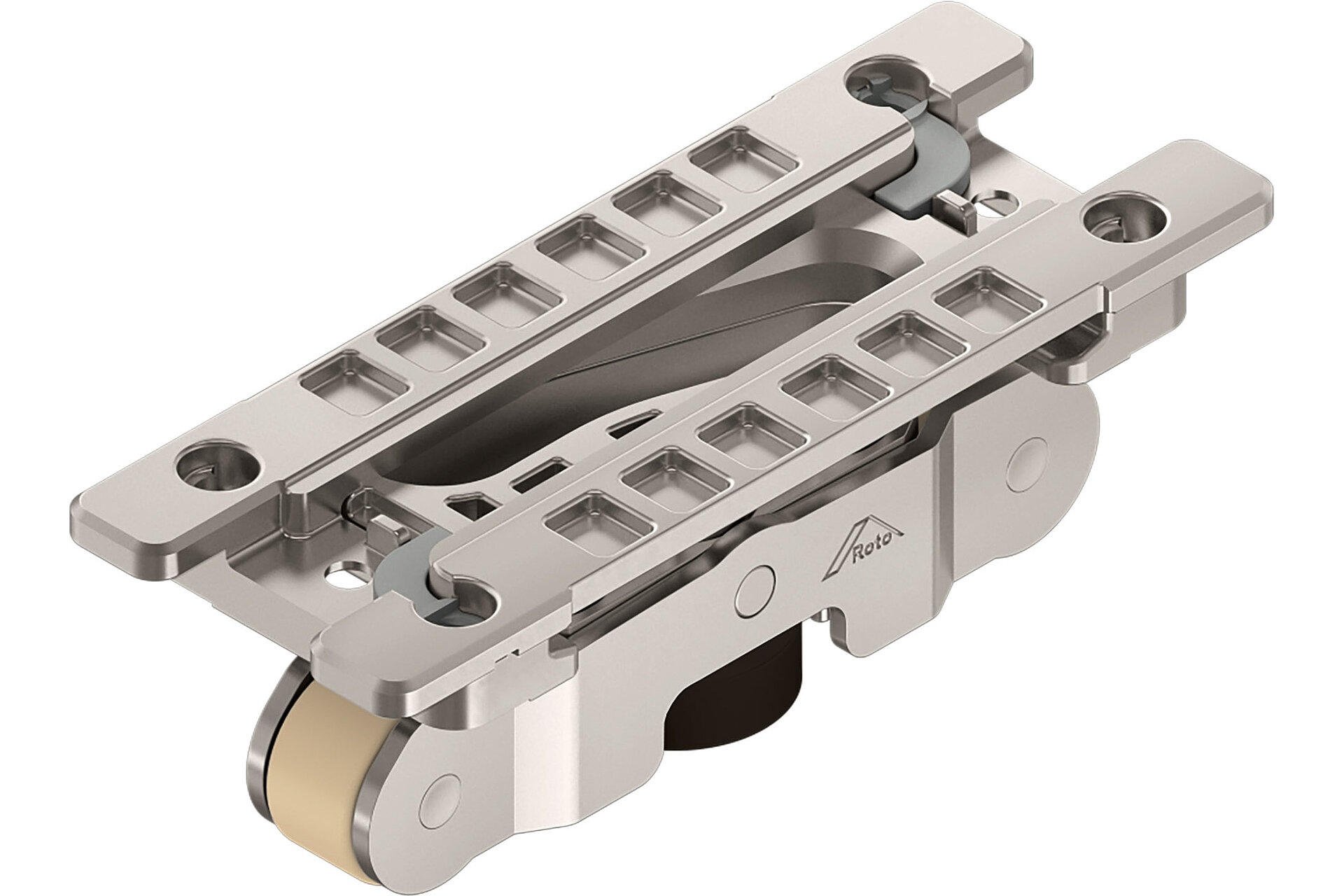

Roto Patio Inowa | Max stabilisation unit — Roto Patio Inowa | Max: jednostka stabilizująca

Jednostka stabilizująca

W zależności od rozmiaru, w dolnej środkowej części montuje się 1 lub 2 jednostki stabilizujące jako dodatkowe punkty ryglujące.

Nie przenoszą one żadnego obciążenia, ale wspierają prowadzenie skrzydła i służą jako punkt ryglujący, w celu zapewnienia równomiernej siły docisku.

Rolki K

Rolki K na łożyskach kulkowych w drzwiach tarasowych z drewna, drewna-aluminium i PVC zastępują rolki E zamknięć środkowych i wspomagają wygodną obsługę skrzydła przesuwnego.

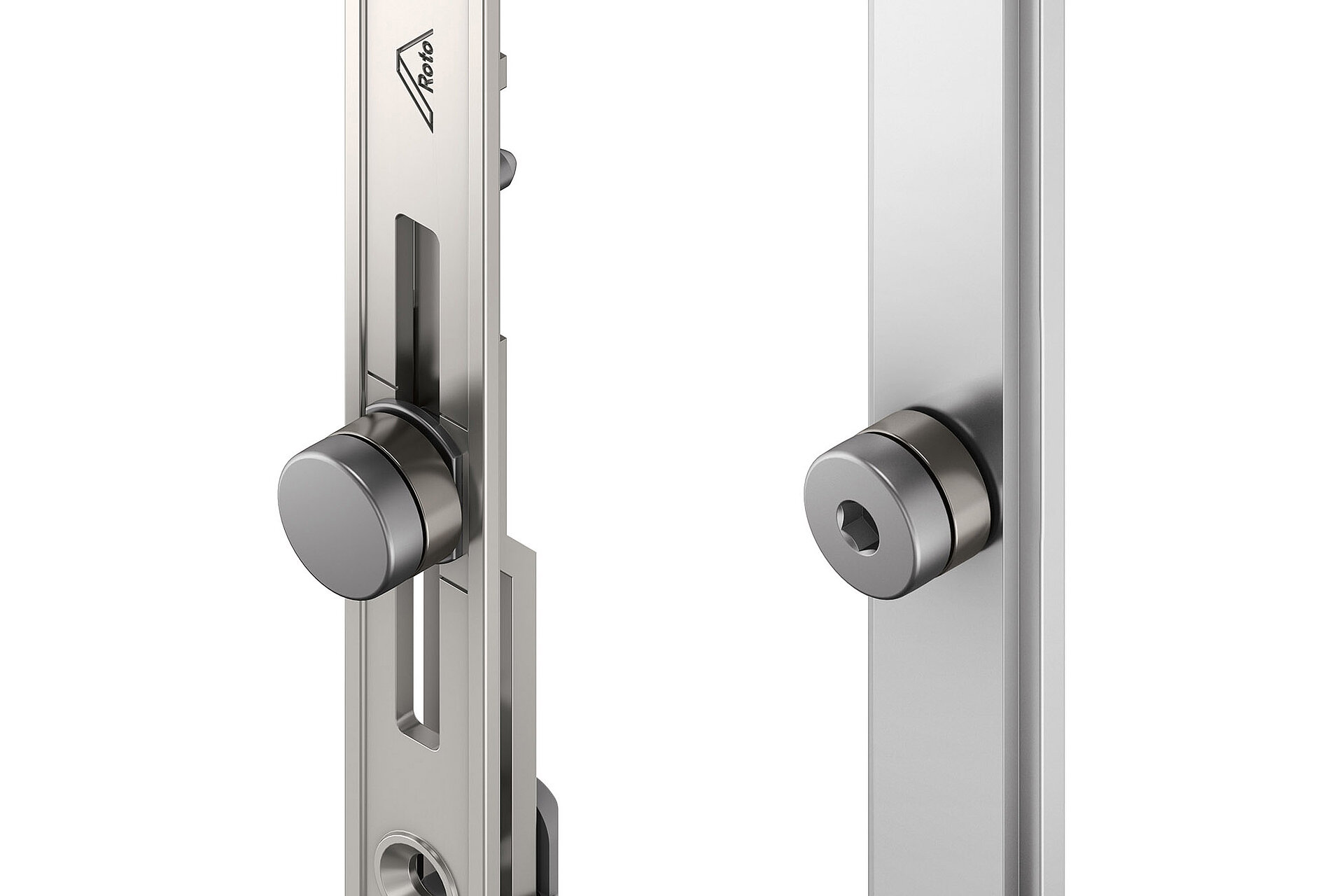

Roto Patio Inowa | Max comfort cam — Roto Patio Inowa | Max: rolka Komfort

Roto Patio Inowa | Max D13 control cam — Roto Patio Inowa | Max: trzpień sterujący D13

Trzpienie sterujące D13

Rolki D13 na łożyskach kulkowych w drzwiach tarasowych z aluminium zastępują trzpienie sterujące D8 i wspomagają wygodną obsługę skrzydła przesuwnego.

Funkcja SoftStop

Funkcja SoftStop stosowana jest przy masie skrzydeł powyżej 200 kg. Montowany po stronie zasuwnicy lub słupka zapewnia delikatne domykanie lub otwieranie skrzydła poprzez jego hamowanie.

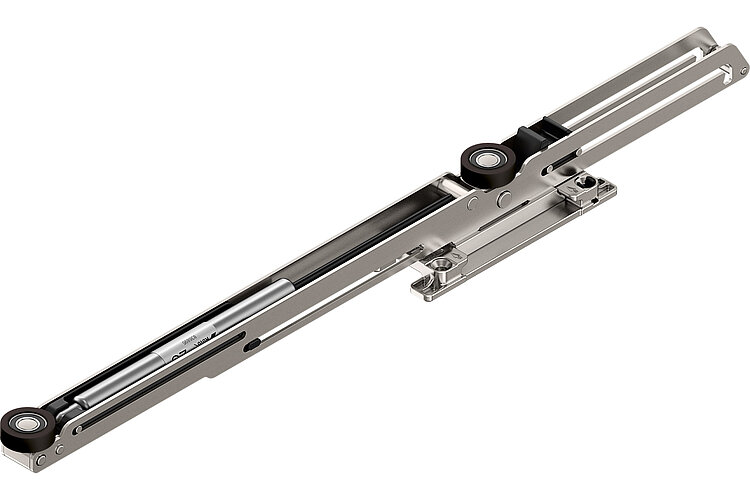

Funkcje SoftClose i SoftOpen są stosowane do skrzydeł o masie
do 200 kg. Pobierz prospekt Roto Patio Inowa SoftClose

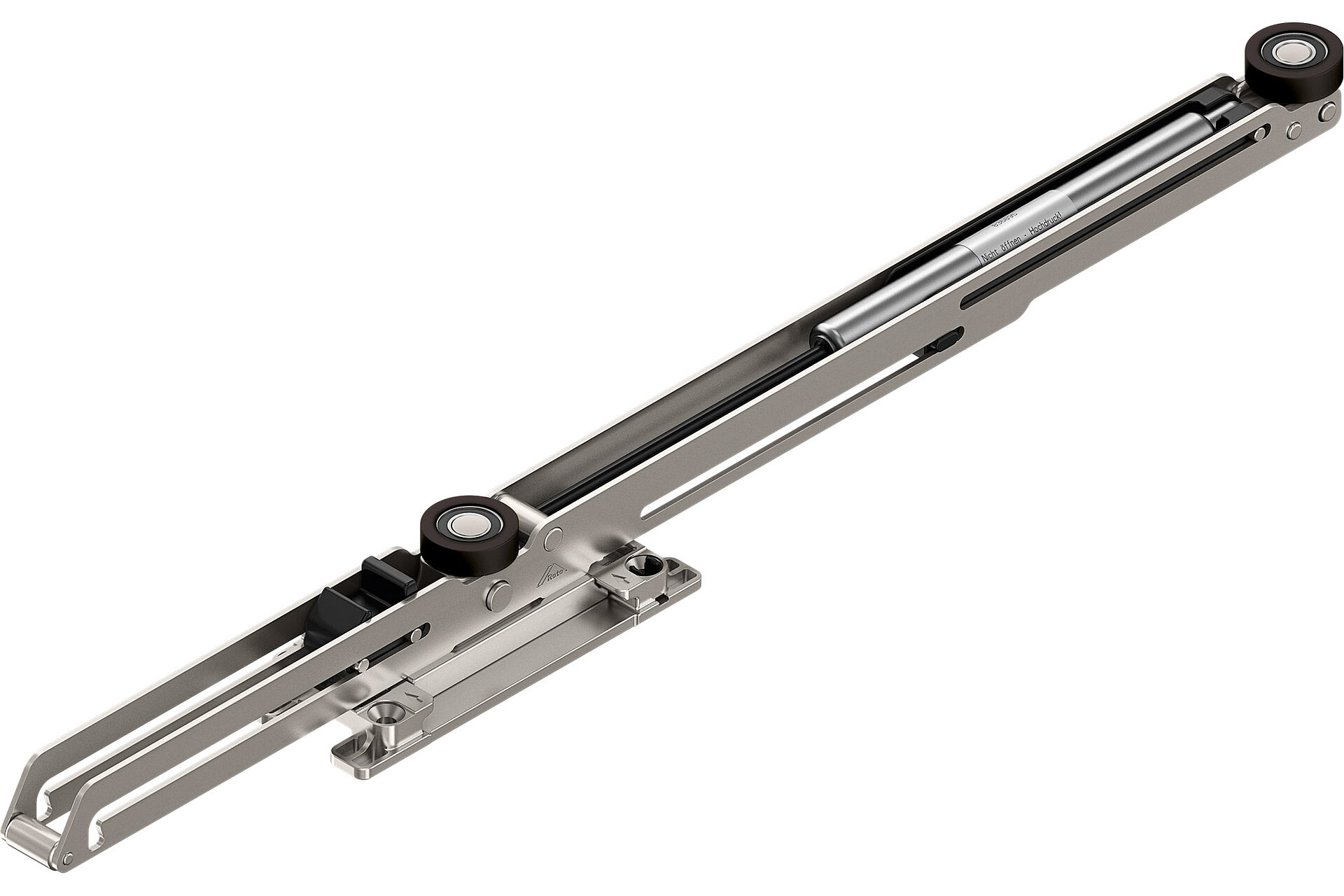

Roto Patio Inowa | 400 SoftStop — Roto Patio Inowa | Max: SoftStop

Dane techniczne

	Roto Patio Inowa \| 200	Roto Patio Inowa \| Max
Szer. skrzydła na wrębie	maks. 2,000 mm	maks. 3,000 mm
Wys. skrzydła na wrębie	maks. 2,500 mm	maks. 3,600 mm
Masa skrzydła	maks. 200 kg (profile drewniano-aluminiowe: maks. 250 kg)	maks. 400 kg
Odstawienie skrzydła od ramy	8 mm	8 mm
Zabezpieczenie	RC 2 / RC 2N	RC 2 / RC 2N
Schematy skrzydeł	Diagram A, C i K	Diagram A, C i K
Profile	Skrzydło od wewnątrz i od zewnątrz	Skrzydło od wewnątrz i od zewnątrz

Wyposażenie dodatkowe

Narzędzie napinające (wymagane)

Proste narzędzie do aktywowania funkcji Soft

Przymiar wiertarski

Roto Patio Inowa | Max: przymiar wiertarski do wózka, jednostki stabilizującej i jednostki sterującej

Montaż

Wydajny montaż: łatwy i szybki montaż dzięki zredukowanej liczbie wkrętów dla poszczególnych elementów.

Dobrze przemyślane narzędzia, takie jak przymiary wiertarskie, wspomagają montaż, podobnie jak sprawdzone elementy systemów uchylno-rozwiernych Roto NX i Roto AL

Ponadto system można optymalnie zintegrować z procesami produkcyjnymi.
